7.3 管道减压措施

7.3.1 圆缺型孔板的孔应位于管道底部，孔板前水平直管段的长度不应小于该段管道公称直径的2倍。

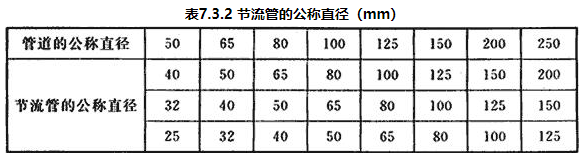

7.3.2 管道采用节流管时，节流管内水的流速不应大于20m/s，节流管长度不宜小于1.0m，公称直径宜根据管道的公称直径按表7.3.2确定。

7.3.3 圆形减压孔板应符合下列规定：
1 应设置在公称直径不小于50mm的直管段上，前后管段的长度均不宜小于该管段直径的5倍；
2 孔口面积不应小于设置管段截面积的30%，且孔板的孔径不应小于20mm；
3 应采用不锈钢板材制作。

7.3.4 减压孔板的水头损失应按下式计算：

式中：Hk——减压孔板的水头损失（10-2MPa）；
Vk——减压孔板后管道内水的平均流速（m/s）；
ɛ——减压孔板的局部阻力系数。

7.3.5 节流管的水头损失应按下式计算：

式中：Hg——节流管的水头损失（10-2Mpa）；
ζ——节流管中渐缩管与渐扩管的局部阻力系数之和；
Vg——节流管内水的平均流速（m/s）；
dg——节流管的计算内径（m）；
L——节流管的长度（m）。

7.3.6 减压阀应符合下列要求：
1 减压阀的额定工作压力应满足系统工作压力要求；
2 入口前应设置过滤器；
3 当连接两个及两个以上报警阀组时，应设置备用减压阀；
4 垂直安装的减压阀，水流方向宜向下。
